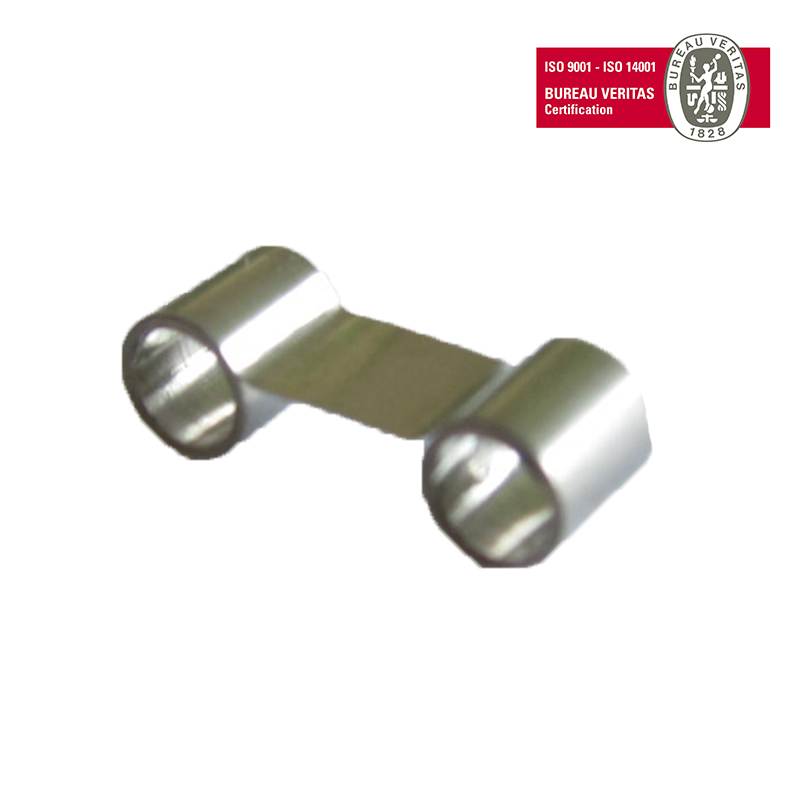

碳刷用双圆眼镜发条弹簧规格表

浏览数量: 0     作者: 本站编辑     发布时间: 2025-06-23      来源: 本站

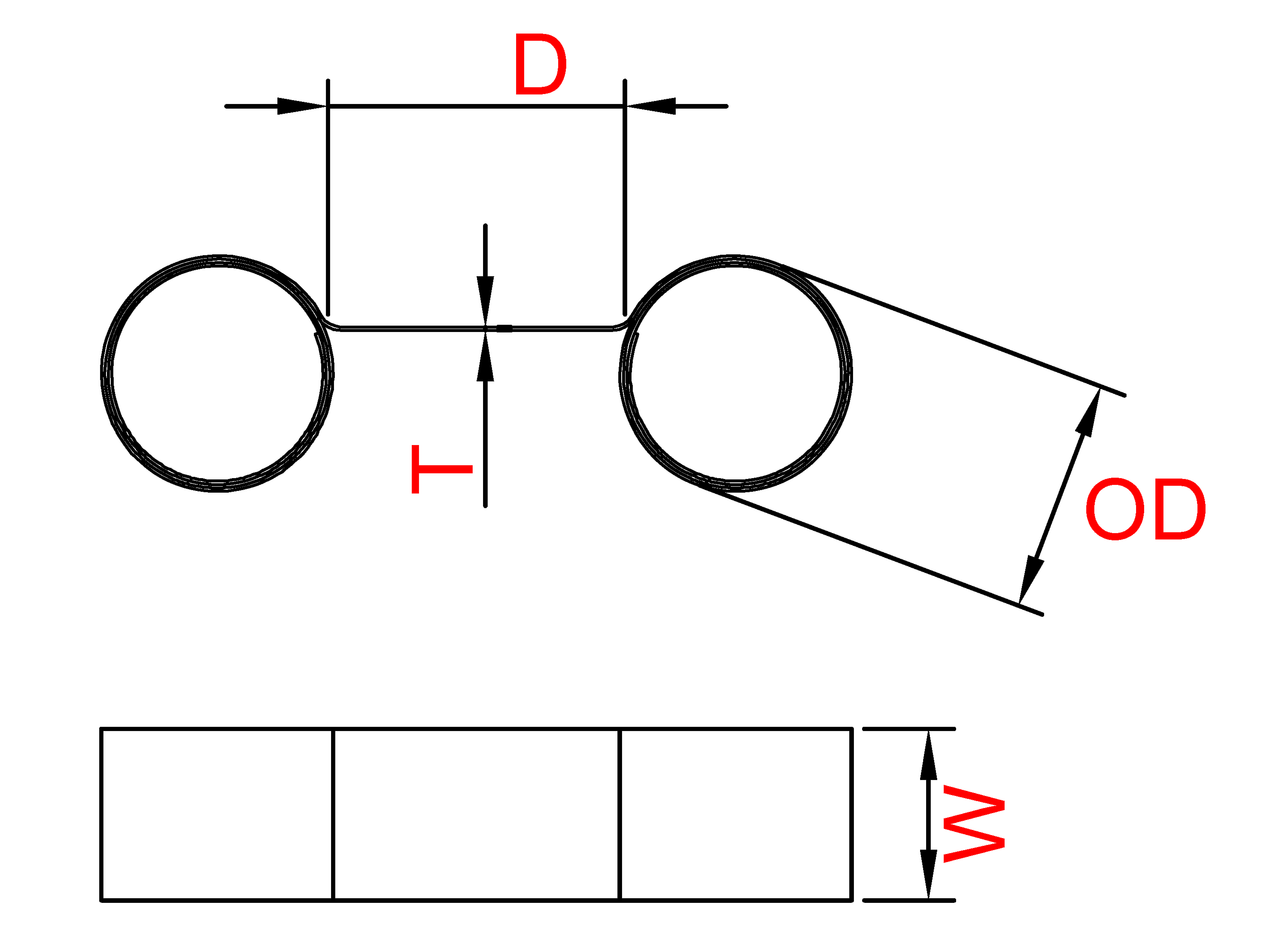

双圆眼镜碳刷弹簧参数示意图(黑线红字)22

No. T
材料厚度
(mm)
W
材料宽度
(mm)
OD
眼镜外径
 (mm)
SL
单边眼镜长度
(mm)
D
 间距
 (mm)
TL
展开总长度
(mm)
TN
圈数
W
单重
(g)
P
力值
  (g)
CBT023 0.02 1.5 2.1 38 1.1 77.1 5 0.014 g 30 g
CBT021 0.03-0.08 3-8 3.6

102
0.100 g 120-150 g
CBT006 5.8

90
CBT003

126
0.350 g 460 g
CBT024 0.04 0.5 3.2 58 6.6 122.6 4 0.160 g 250 g
CBT025 1.5 3.0 27 4.7 58.7 3 0.022 g 80 g
CBT026 5.9 60 4.3 124.3 2 0.040 g 20 g
CBT027 6.7 60 4.3 124.3 2 0.050 g 15 g
CBT032 2.5 3.8 82 3.4 167.4 7 0.180 g 200 g
CBT033 3.0 2.7 29 7.8 65.8 4 0.040 g 200 g
CBT034 3.8 30 6.0 66 2 0.070 g 160 g
CBT035 5.0 3.2 52 6.6 110.6 5 0.180 g 250 g
CBT036 0.045 1.6 3.6 106 1.6 213.6 7 0.120 g 110 g
CBT037 2.0 3.0 45 4.5 94.5 4 0.070 g 180 g
CBT038 3.2 65 5.0 135 5 0.120 g 200 g
CBT016 3.0 3.6

102
0.100 g 120-150 g
CBT039 0.05 2.5 4.0 83.8 3.1 170.7 6.5 0.190 g 200 g
CBT040 3.0 3.6 40 5.9 85.9 3 0.130 g 214 g
CBT041 4.0 3.8 50 5.0 105 3 0.150 g 295 g
CBT042 4.2 52 6.4 110.4 3 0.210 g 315 g
CBT043 4.9 62 7.0 131 3.5 0.230 g 195 g
CBT044 65 8.0 138 4 0.260 g 315 g
CBT045 5.0 82 7.4 171.4 5.5 0.260 g 170 g
CBT046 84 8.2 176.2 5 0.290 g 200 g
CBT047 0.055 4.0 5.0 77 8.1 162.1 3 0.270 g 210 g
CBT048 91 7.2 189.2 6 0.310 g 245 g
CBT049 5.0 4.0 68 5.0 141 4 0.240 g 315 g
CBT050 4.8 62 7.0 131 3.5 0.250 g 200 g
CBT051 0.056 4.0 4.5 70 7.6 147.6 5 0.250 g 285 g
CBT052 0.06 2.5 4.0 30 4.7 64.7 2 0.070 g 200 g
CBT053 4.5 29 4.8 62.8 2 0.040 g 170 g
CBT054 3.0 4.9 71 6.8 148.8 5 0.190 g 180 g
CBT055 3.2 4.9 71 7.9 149.9 4 0.220 g 200 g
CBT056 4.0 4.8 75 8.3 158.3 4 0.300 g 330 g
CBT057 4.9 76 7.3 159.3 4 0.320 g 305 g
CBT058 5.0 62.3 7.2 131.8 3 0.200 g 180 g
CBT059 5.0 71 8.1 150.1 4 0.280 g 250 g
CBT060 5.2 91.5 6.2 189.2 5 0.370 g 265 g
CBT061 4.7 4.3 61 6.6 128.6 3 0.270 g 255 g
CBT062 6.0 4.4 55 20.0 130 4 0.360 g 400-600 g
CBT063 0.063 2.5 4.5 81 3.8 165.8 5 0.200 g 210 g
CBT064 0.068 2.5 4.5 81 3.8 165.8 5 0.210 g 285 g
CBT020 0.07 2.5 4.3

127
0.190 g 260-480 g
CBT065 4.5 80 3.5 163.5 5 0.230 g 350-460 g
CBT066 3.0 5.0 73 7.2 153.2 3.5 0.220 g 140   g
CBT067 4.0 5.0 73.5 8.2 155.2 4 0.350 g 190   g
CBT068 5.8 57 6.0 120 2 0.280 g 430 g
CBT069 80 8.6 168.6 3.5 0.350 g 245   g
CBT070 0.075 2.5 4.4 80 3.5 163.5 5 0.220   g 420 g
CBT071 5.0 5.9 58 9.0 125 4 0.350 g 610 g
CBT072 0.08 2.0 5.0 73 3.2 149.2 4 0.190 g 275 g
CBT073 3.0 5.0 66.8 6.8 140.4 4 0.250 g 355 g
CBT074 3.2 5.4 62.4 8.0 132.8 3 0.260 g 385 g
CBT075 5.5 49.5 8.0 107 2 0.230 g 408 g
CBT076 0.08 3.2 5.5 80 8.0 168 3 0.260 g 408 g
CBT077 5.8 67 8.0 142 3 0.260 g 388 g
CBT078 3.5 5.0 61 8.0 130 4 0.290 g 500 g
CBT079 5.1 45 7.5 97.5 2 0.210 g 520 g
CBT080 5.1 55 8.0 118 3.5 0.260 g 530 g
CBT081 5.7 55 7.6 117.6 5 0.260 g 460 g
CBT082 5.9 55 8.1 118.1 3 0.250 g 380 g
CBT083 72 8.0 152 3.5 0.340 g 388 g
CBT085 4.0 5.0 58 6.5 122.5 3 0.310 g 510 g
CBT086 5.1 67 8.2 142.2 4 0.340 g 570 g
CBT087 5.3 51 6.5 108.5 3 0.260 g 560 g
CBT088 64 6.8 134.8 3 0.330 g 520 g
CBT089 5.5 52 6.5 110.5 2 0.300 g 500 g
CBT090 5.8 44 6.3 94.3 2 0.250 g 400 g
CBT091 5.9 49 6.0 104 2 0.280   g 400 g
CBT092 6.0 56 5.4 117.4 2 0.310 g 388 g
CBT093 80 8.5 168.5 3-4 0.430 g 388   g
CBT095 5.0 5.9 57 8.9 122.9 3 0.240 g 630 g
CBT097 5.4 5.1 45 7.7 97.7 2 0.220 g 520 g
CBT098 5.3 51 7.8 109.8 2 0.380 g 755 g
CBT099 8.0 6.4 80 9.0 169 3 0.830 g 810 g
CBT100 9.0 7.5 152 8.6 312.6 6 1.540 g 670 g
CBT101 0.09 5.8 7.0 80 8.5 168.5 3 0.710 g 700 g
CBT102 6.3 6.9 102 9.9 213.9 4 0.940 g 820 g
CBT103 6.4 6.8 81 10.5 172.5 3 0.780 g 888 g
CBT104
    0.1
2.5 6.2 79 8.3 166.3 4 0.290 g 338 g
CBT110 6.0 6.5-7.5 80 8-10 170 3 0.800 g 8-10 N
CBT112 8.0 8.6 147 16.8 310.8 5 2.050 g 10.0 N
CBT114 0.55 3.2 3.9 51 4.6 106.6 4 0.150 g 315 g
CBT115 5.0 73 7.9 153.9 4 0.200 g 180 g
CBT116 4.0 5.2 85 7.3 177.3 5.5 0.330 g 300 g
CBT117 0.8 4.0 5.2 56.35 5.3 118 3.5 0.290 g 520 g
